北工大、西工大联合《Acta Materialia》：共晶自愈合实现增材制造高温合金无裂纹成形与性能提升！

增材制造（AM）已迅速崛起为一种近净成形制造技术，能够高效且灵活地制造复杂金属部件。尽管优势显著，AM仍面临重大挑战。其固有的、基于熔池的独特凝固过程对冶金质量控制提出了严格要求。目前，仅有有限种类的合金能够在AM加工中不产生严重冶金缺陷。其中，热裂纹仍然是最难补救的缺陷之一。

高温合金通常具有为高性能而优化的复杂多元化学成分。在AM的快速凝固过程中，这些成分会导致复杂的热力学行为，并常常形成一个宽广的糊状区。在反复加热和冷却的作用下，该半固态区域容易发生失效，从而导致热裂纹。

一种常见的减轻热裂纹的策略是通过诸如添加形核剂、施加超声场或优化工艺参数等方法细化晶粒。增加晶界密度可以分散单个晶界上的热应力，从而降低裂纹形成的可能性。然而，需要注意的是，在高温合金典型应用的高温环境下，这些晶粒细化策略可能并非最优选择，因为细化的晶粒会对蠕变和高温力学性能产生不利影响。另一种思路是通过调整合金成分来直接控制凝固路径。越来越多的研究认识到，一系列合金元素，如铝（Al）、钛（Ti）、硼（B）、碳（C）、锆（Zr）、硅（Si）甚至氧（O），会通过偏聚到晶界并形成包括共晶或硼化物在内的晶间低熔点相，从而显著增加热裂纹敏感性。减少或消除这些元素被广泛认为是抑制裂纹形成的有效策略。然而，鉴于其中某些元素对于维持高温合金的高温性能至关重要，这种方法面临着一个两难困境：为确保无裂纹制造而牺牲了关键性能。此外，也有研究探索引入合金核心组分之外的外部元素来改变凝固特性，以期降低热裂纹敏感性。然而，外部成分优化所带来的不可预测的连锁效应，需要进行大量的实验来验证改性合金的性能可靠性。总体而言，开发简单有效的方法来抑制AM高温合金中的热裂纹，同时不损害其原有性能，仍然是一个至关重要的目标。

西工大和北工大团队在本研究中展示了一种通过在AM高温合金中利用固有共晶液体的回填潜力来抑制热裂纹的新策略。研究以哈氏合金（HX）为模型合金，研究结果显示，微量碳——其对三元共晶碳化物的形成至关重要——强烈影响着共晶相的体积分数。有趣的是，虽然一定量的共晶液体会导致连续的晶界润湿并加剧热裂纹，但当共晶分数进一步提高时，会触发一种强劲的液态补缩机制。过量的液体有效填充了裂纹萌生过程中由应力引发的间隙，从而抑制了裂纹扩展。得益于碳相较于其它合金元素更低的凝固分配系数（k = 0.21），这种显著的偏聚潜力使得通过微妙的成分改变即可实现强大的抗裂纹能力。受益于此，无裂纹样品在强度增强的同时并未牺牲塑性，这可归因于碳化物分数的提高以及堆垛层错、Lomer-Cottrell锁以及形变孪晶等多种动态硬化行为的共同作用。

文章链接：

主要附图

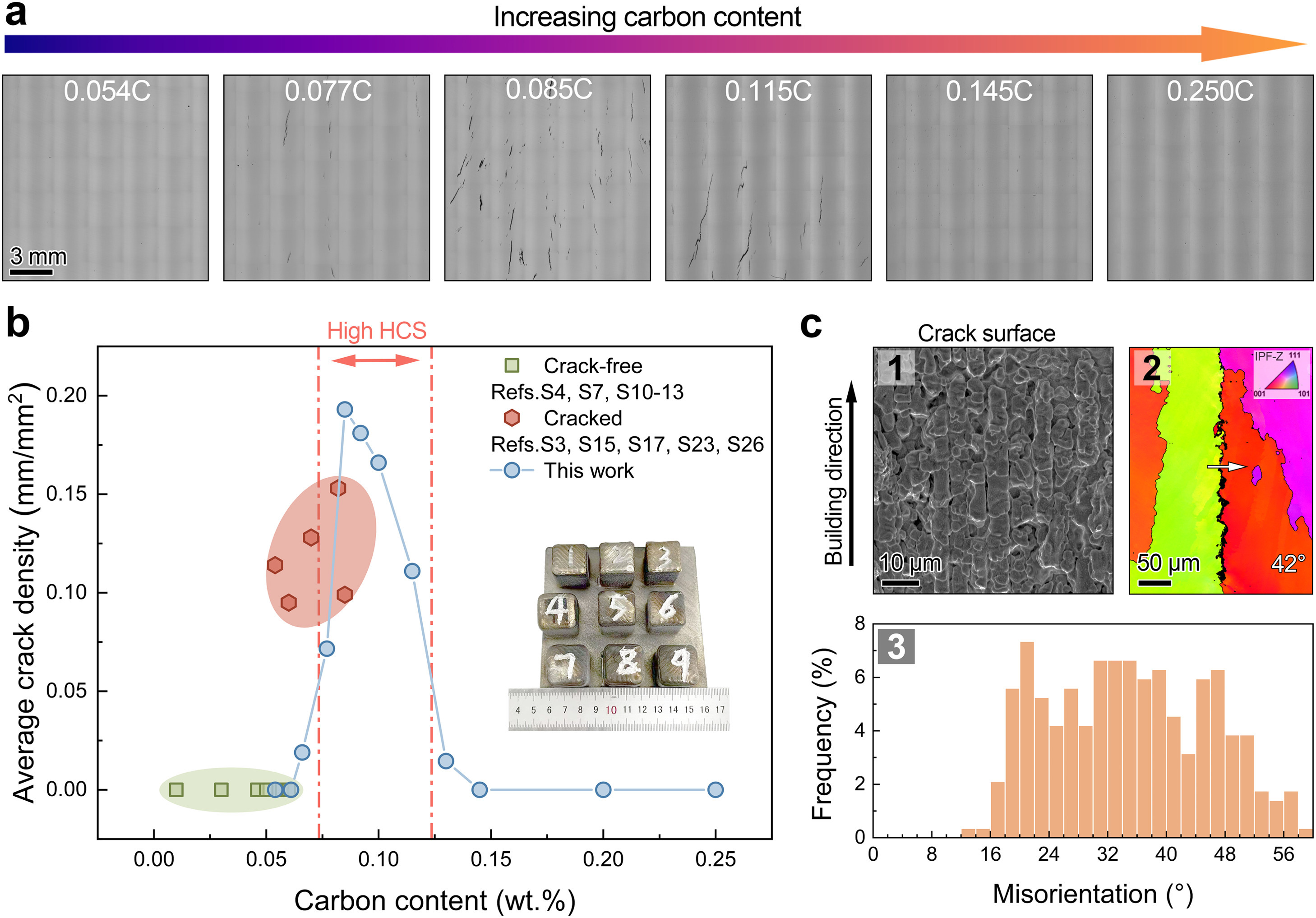

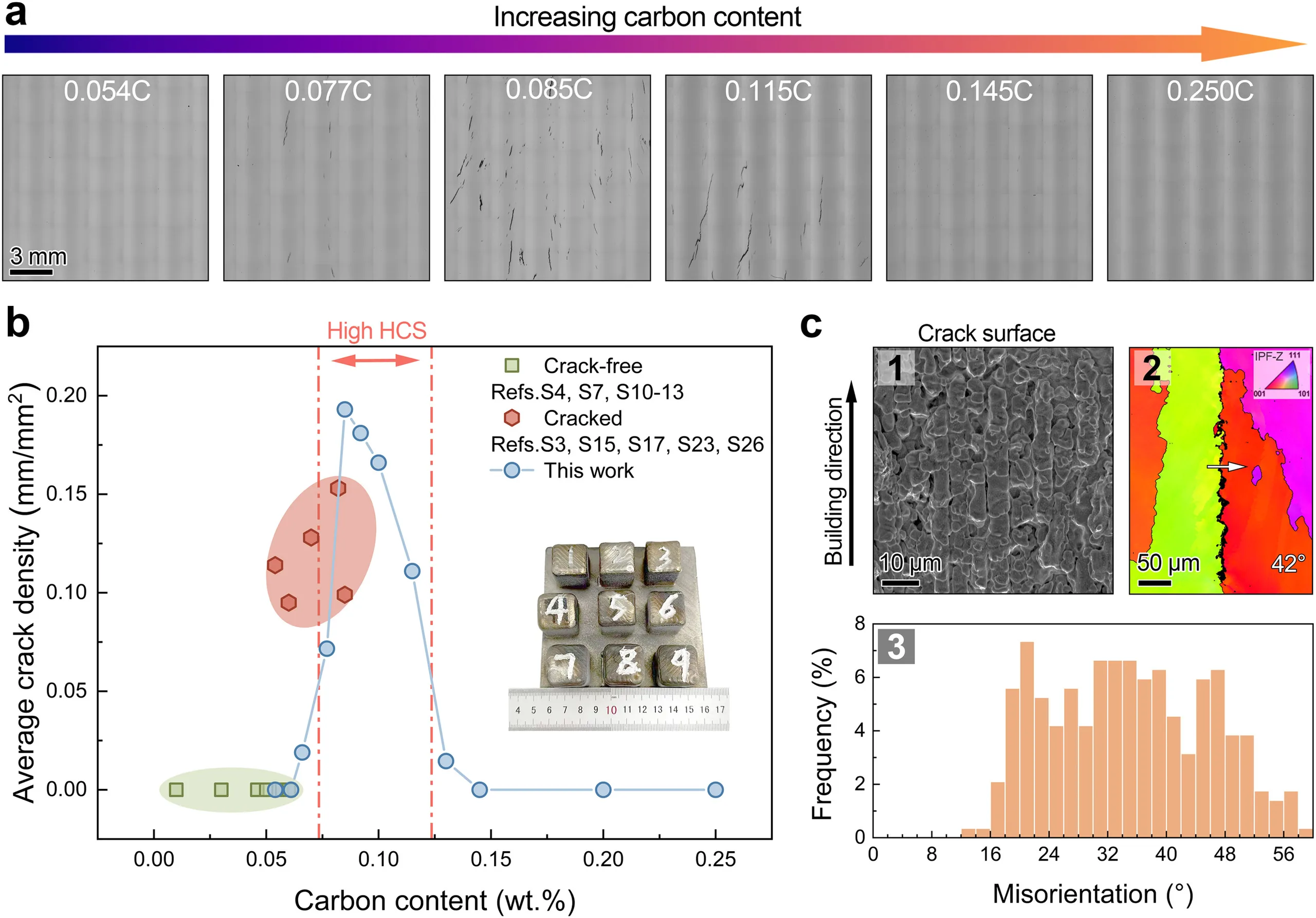

图1. 热裂纹特征。(a) 光学显微镜图像。(b) 根据不同样本得出的平均裂纹密度统计分析结果。(c) 热裂纹：(1) 0.085C样品中典型裂纹表面的SEM显微照片；(2) 0.085C样品中典型裂纹的EBSD反极图图像；(3) 裂纹晶界处相邻晶粒间取向差角的统计直方图。

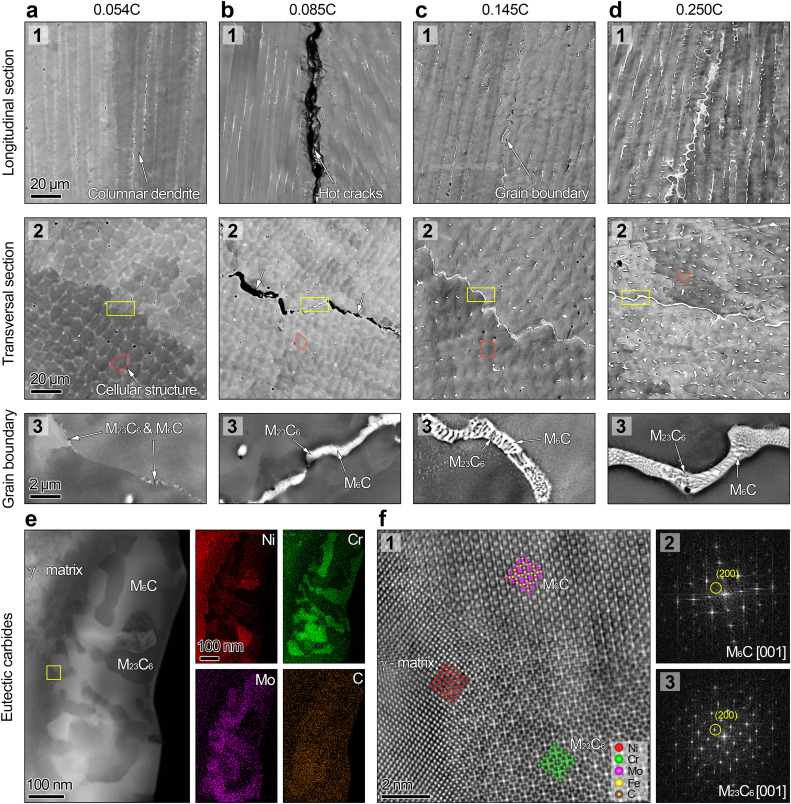

图2. 具有代表性碳含量的沉积态HX微观结构表征：(a) 0.054C, (b) 0.085C, (c) 0.145C, (d) 0.250C。(e) 显示三元共晶形貌的HAADF图像以及主要元素的相应EDS结果。(f) 高分辨率图像：(1) 原子微观结构；(2) M6C的FFT花样；(3) M23C6的FFT花样。

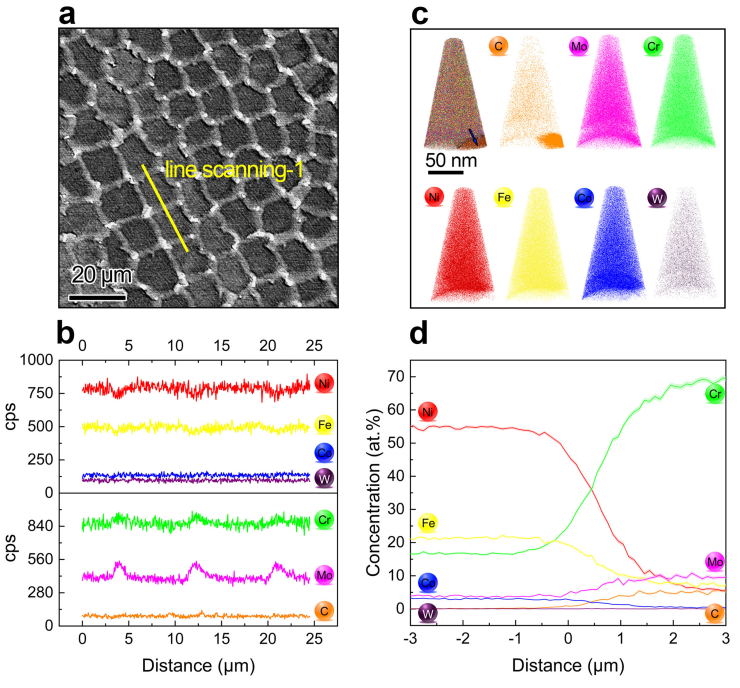

图3. 溶质元素的偏聚。(a) SEM-BSE图像显示横截面上的胞晶结构；(b) (a)图中的EDS线扫结果；(c) 沿着热裂纹随机选取的一个普通晶界的APT重构结果；(d) 沿蓝色箭头的详细溶质分布。

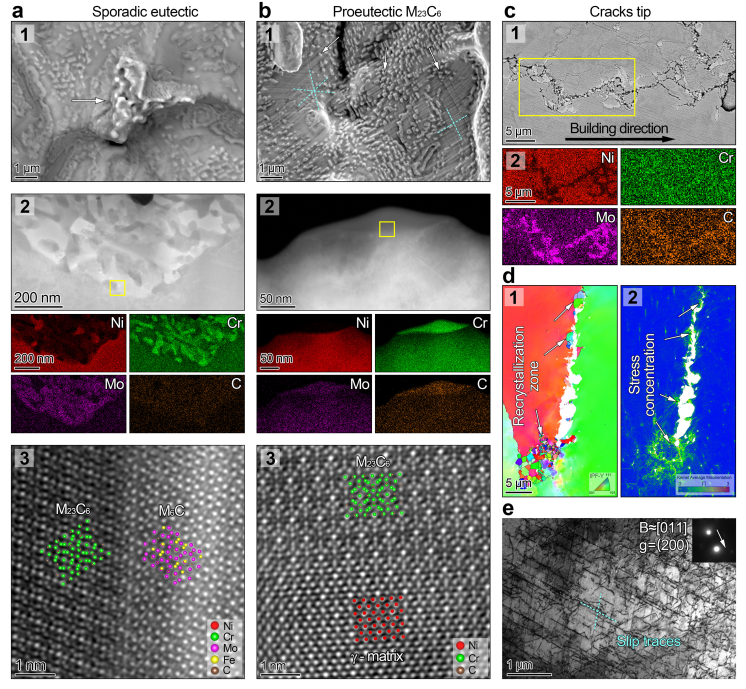

图4. 裂纹表面和尖端的微观组织。(a) 共晶碳化物：(1) 共晶碳化物的SEM图像。(2) HAADF图像和EDS面分布图。(3) 高分辨率图像。(b) 共晶M23C6碳化物：(1) SEM图像显示裂纹表面密集分布的M23C6颗粒。(2) HAADF图像和EDS面分布图表明M23C6中Cr和C的富集。(3) 高分辨率图像，显示M23C6和γ基体之间的原子界面。(c) SEM-BSE图像和EDS面分布图显示裂纹尖端处破裂的液态膜残留物及溶质富集。(d) (1)中的EBSD反极图图像及其(2)中对应的KAM分布图，揭示了热裂纹尖端的再结晶晶粒和应力集中。(e) 在双束衍射条件下获取的TEM图像。

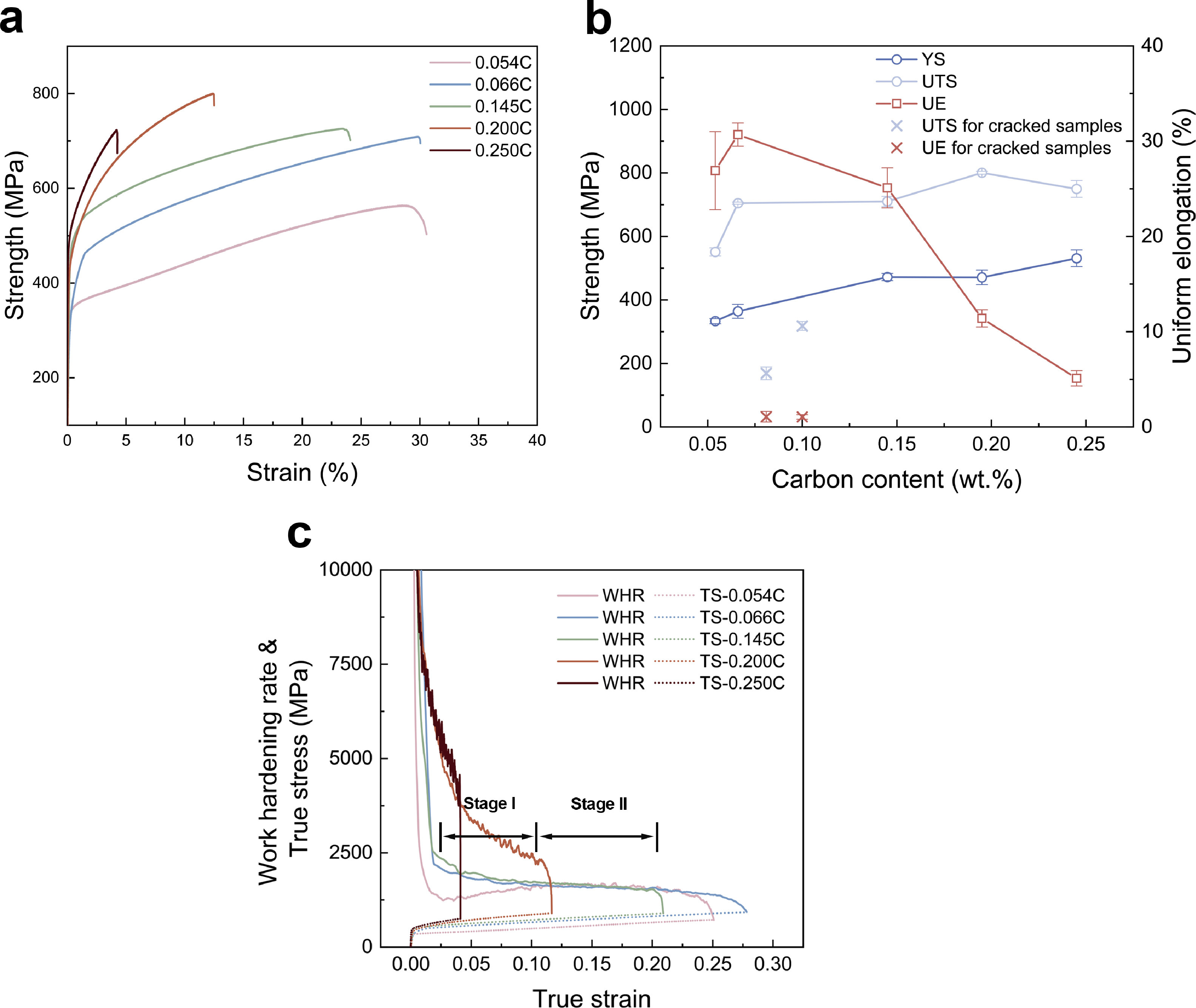

图5. 不同样品的力学性能。(a) 工程应力-应变曲线。(b) 强度和延展性随碳含量增加的变化趋势。(c) 应力-应变曲线和加工硬化率曲线。

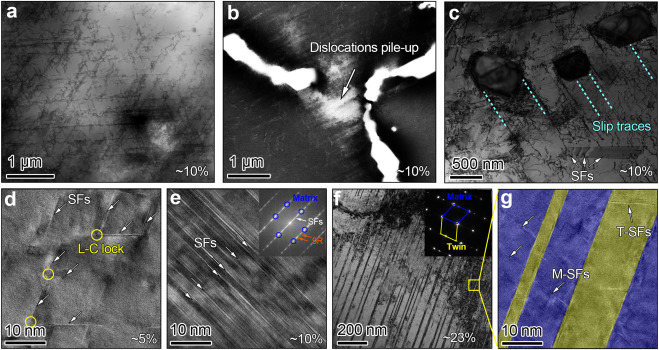

图6. 0.145C样品的变形行为。(a) 多系平面位错滑移。(b) 通过电子通道衬度像观察到位错在共晶碳化物附近积累。(c) 通过TEM检测观察到位错滑移在先共晶M23C6处受阻。(d) HR-TEM图像显示堆垛层错和L-C锁。(e) HR-TEM图像显示堆垛层错束和9R相。(f) 明场TEM图像显示变形孪晶。(g) (f)的对应HR-TEM图像。

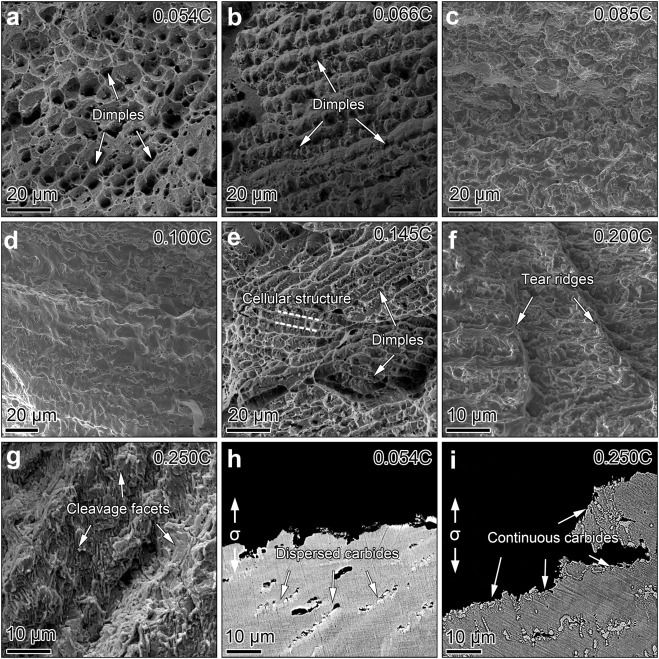

图7. 不同样品的断口形貌分析。(a-g) 分别对应不同碳含量样品的断裂特征。(h) 和 (i) 分别显示了0.054C和0.250C样品中平行于应力截面的额外断裂形貌。

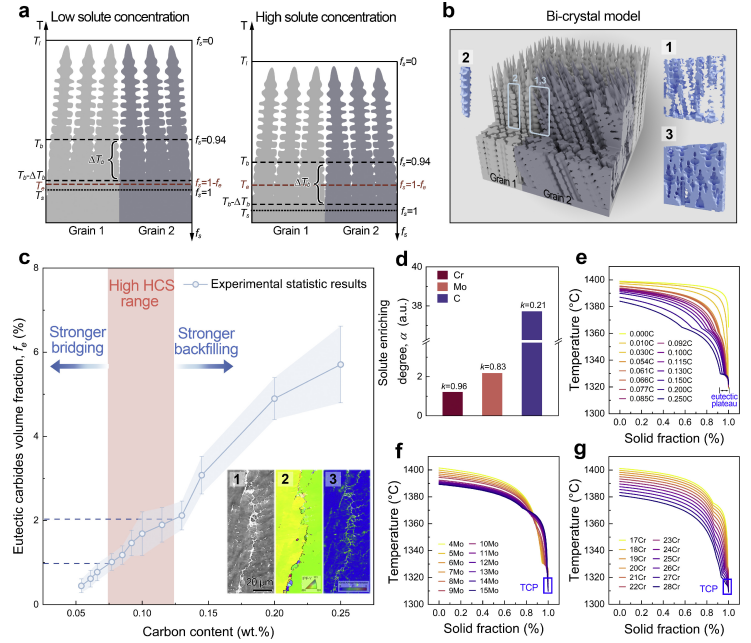

图8. 裂纹萌生与抑制机理示意图。(a) 不同溶质浓度下柱状枝晶凝固过程中的团聚状态。(b) 凝固末期残余共晶液态特征的软件建模。(c) 不同碳含量下共晶碳化物体积分数的变化。(d) Cr、Mo和C的溶质富集度。(e), (f), (g) 分别使用Pandat软件计算的不同C、Mo、Cr含量下的Scheil-Gulliver凝固曲线。

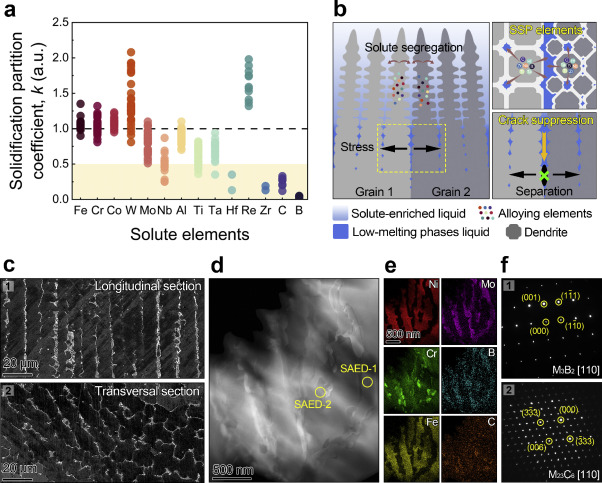

图9.(a) 镍基高温合金中常见合金元素的统计凝固分配系数。(b) 利用具有显著偏聚潜力的元素促进共晶形成以抑制裂纹的示意图。(c) SEM-BSE图像显示添加0.05 wt.%硼的0.085C样品中，枝晶间区域大量共晶的分布：(1) 纵截面，(2) 横截面。(d) HAADF图像显示富Mo的M3B2硼化物、富Cr的M23C6碳化物和γ基体的共晶组织。(e) (d)的对应EDS面分布结果。(f) (d)中黄色圆圈位置的SAED花样。(1) M3B2硼化物；(2) M23C6碳化物。

主要结论

揭示了增材制造HX合金中一种固有的热裂纹抑制能力，使得无需进行大量的成分优化即可制造完全致密的无裂纹组织。这一发现的核心在于低熔点三元共晶液体的双重功能：既是热裂纹的贡献者，也是裂纹的"愈合剂"。这种裂纹抑制机制关键依赖于在凝固最后阶段维持足够的共晶分数。碳的超低分配系数驱动了这一现象：即使微妙的碳波动也能通过优先偏聚指数级地放大共晶形成，从而增强其回填和防止裂纹产生的能力。具体而言，需要实现超过3 vol.%的共晶碳化物分数——对应于约0.145 wt.%的碳含量阈值——才能有效利用共晶形成来抑制热裂纹。同时，增加的碳化物分数也提供了同步强化。多种动态强化机制，包括堆垛层错、L-C锁和变形孪晶，使得抗裂纹样品表现出强韧兼具的特性。
